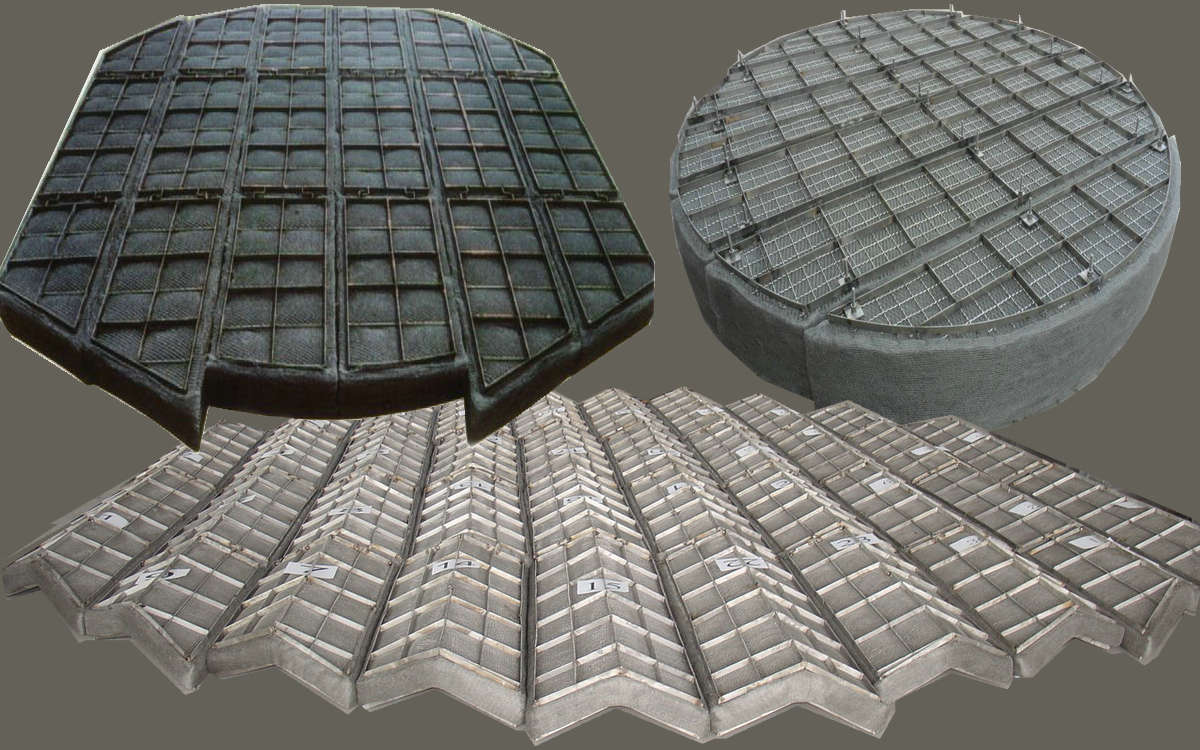

絲網除沫器
來源： 作者： 發布日期：2021-04-04 訪問次數：894
絲網除沫器又名絲網除霧器、除沫器絲網、絲網聚結器、阻火器絲網、SP標準絲網除沫器。
絲網除沫器材質：Q235-A、0Cr18Ni9、304、聚丙烯、PP、00Cr19Ni10、304L、聚四氟乙烯、PTFE、1Cr18Ni9Ti、321、鎳絲（N4、N6、N7、N8）、0Cr19Ni10Ti、321、鈦絲及鈦合金絲（TA2、TA3、TC3、TC4）、0Cr17Ni12Mo2、316、蒙乃爾、Monel、0Cr17Ni12Mo2Ti、316Ti、哈氏合金（20合金）、Hastelloy alloy、00Cr17Ni14Mo2、316L、因科鎳、Inconel、0Cr25Ni20Si2、310S、00Cr20Ni25Mo4.5Cu、904L、NS-80、（1Cr18Ni11Si4AlTi）、黃銅絲（H65、H68、H62）、紫銅等金屬絲編織除沫器。
HG5系列絲網除沫器型式、結構與安全說明
一、絲網除沫器型式：絲網除沫器型式有：升氣管型、縮徑型、全徑型
1、升氣管型（HG5-1404-81）：絲網除沫器的網快安裝在設備頂部升氣管下端。
2、縮徑型（HG5-1404-81）：當設計的絲網除沫器的網塊直徑小于設備筒體直徑時，需要另外加一短節安裝網塊。
3、全徑型（HG5-1404-81）:設計的絲網除沫器的網塊直徑等于設備筒體直徑時，網塊直接安裝在筒體內。
二、網塊結構:絲網除沫器的網塊結構有兩種：盤形網塊和條形網塊。
1、盤形網塊
用絲網卷制成縮需直徑的網塊，網塊的厚度等于絲網的寬度規格，這種網塊充分地利用了絲網材料，沒有邊角預料損耗。但卷制時要求各圈必須卷的密疏一致，不然易產生短路，影響除沫效果。盤形網塊不宜用手工制作，應用機械卷制，以保證卷制質量。盤形網塊僅適用于較小直徑的絲網除沫器，本標準產品用于Dg300-600mm

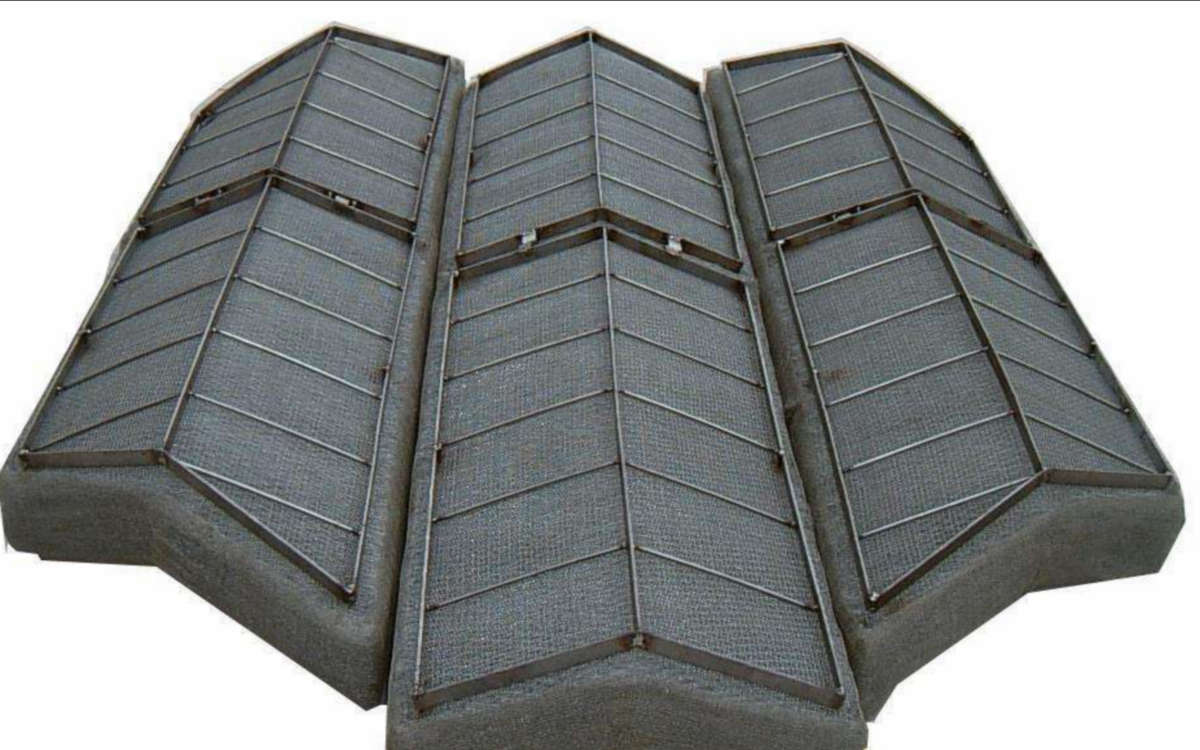

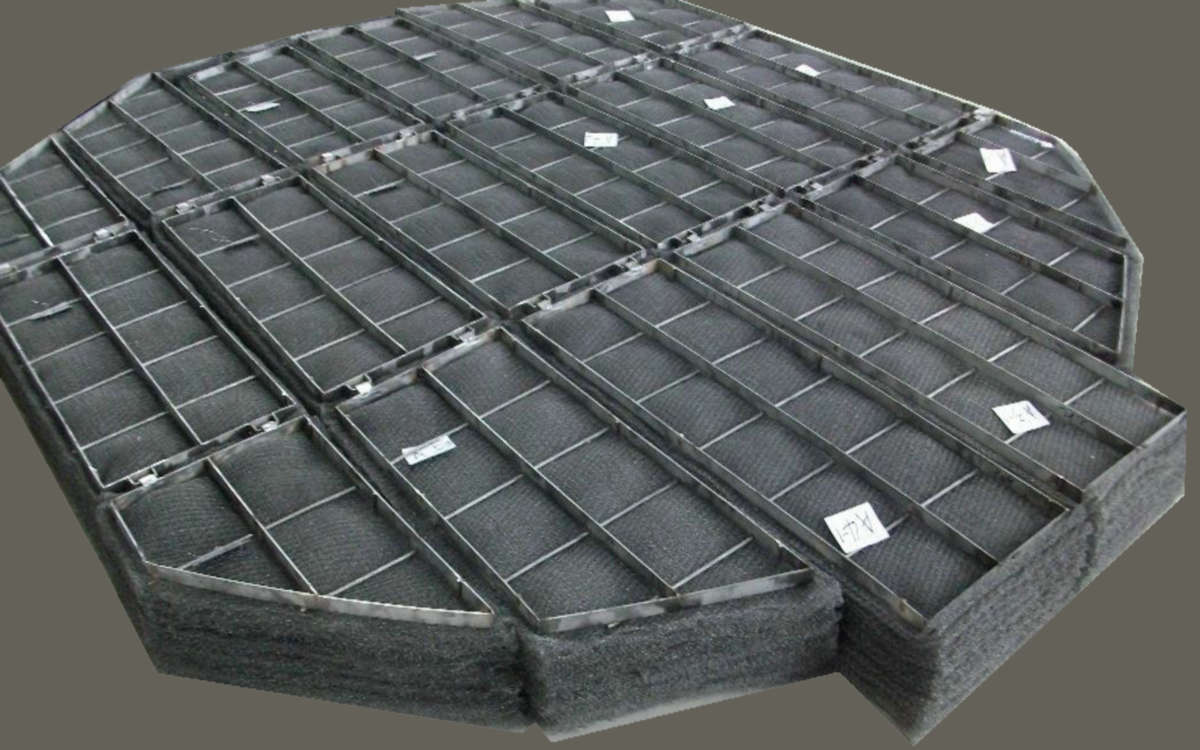

2、條形網塊：條形網塊是目前使用最普遍的結構。它是用絲網一層層地平鋪，鋪至規定層數，再在網層上面與下面各放一塊格柵，然后將網層壓至所需厚度尺寸，用定距桿與鉤使其成為一整塊。條形網塊的形狀與尺寸，隨公稱直徑與分塊數量而變化。
3、網塊安裝：網塊安裝時，有從上往下裝與由下往上裝兩種情況，因此，絲網除沫器有上裝式與下裝式兩種結構。當入孔位置開設在絲網除沫器的上面，或無人孔而有設備法蘭時，選用上裝式絲網除沫器；人孔位置開設在絲網除沫器的下面，選用下裝式絲網除沫器。
《HG/T21618-1998絲網除沫器》標準是在原化工部標準HG5-1404-81、HG5-1405-81、HG5-1406-81的基礎上，結合絲網除沫器的實際使用經驗及引進裝置中的先進技術修訂而成。一般絲網除沫器的結構設計可按此標準作為參考依據；絲網除沫器用過濾網的技術參數可參考：《HT-2001絲網除沫器標準》、《HG/21618-1998絲網除沫器標準》、《HG/T21586-1998抽屜式絲網除沫器標準》。新修訂的《HG/T21618-1998絲網除沫器》標準和原標準比較有如下的改變：
A、將原三個標準全并為一個標準，便于選用。
B、除沫器的通徑范圍及規格有所調整，公稱通徑規格適當加密。
C、增加了除沫器所采用的絲網型式，并給出了絲網的基本參數。
D、增加了絲網及格柵的材料品種。
E、增加了關于絲網除沫器的工藝計算內容，便于選用。
本標準規定了絲網除沫器的結構、型式、規格、尺寸、技術要求、標記、選用及使用規定。
本標準適用于化工、石化、醫藥、輕工、環保等行業立式圓筒形設備使用的氣液分離裝備。用于分離氣體中夾帶的液滴直徑大于3~5um的霧沫。
絲網除沫器的規格范圍為：DN300~DN5200mm（非標產品不受規格范圍受限止）。
一、絲網除沫器的結構
絲網除沫器是由于氣液過濾網墊（由若干塊網快拼合而成）和支撐件兩部分構成。
網塊是由若干層平鋪（圍繞）的波紋型氣液過濾網、格柵及定距桿等組合而成。
絲網除沫器的支撐件一般有：大梁、壓條、壓板、支耳、支撐板、封板、擋圈等組成。
支撐件有容器設備制造廠制作。必要時，也可有絲網除沫器制作廠提供，但必須在訂貨時說明。
二、絲網除沫器的型式
絲網除沫器的型式分為上裝式和下裝式兩種。
上裝式絲網除沫器的通徑范圍為DN300~DN5200mm。
下裝式絲網除沫器的通徑范圍為DN700~DN4600mm。
HG/T21586-1998抽屜式絲網除沫器：抽屜式HG/T21586-1996-1998除沫器 主要由絲網、絲網格柵組成的矩形條式絲網塊代替原來的圓形網塊，使用時在塔體外部只需要設備1~N個拆卸口，條型絲網塊可直接沿導軌插入。
抽屜式絲網除沫器有下列優點：維修時維修人員不必進入塔體內部，避免了在惡劣條件下工作，只需將抽屜式絲網除沫器元件沿著導軌分塊，在平臺上清洗、修理或更換除沫器元件即可。達到了方便快捷的效果，維修人員的安全也可得到保障。
抽屜式絲網除沫器特點：
一：不必進入塔體內部清洗、修理或更換。
二：清理方便、使壽命初長，效果穩定。
三：維修時間短，費用低，結構簡單，投資少。
四：用設置盲板的方式，能很快使用低負荷操作，提高了適應能力，擴大了應用范圍。
絲網除沫器用途：安裝于塔頂氣體出口前，用于分離出塔氣體中夾帶的液滴，其目的如下：
——提高塔效率
——減少物料損失
——減少放空氣體中夾帶的有害成份，從而避免環境污染
絲網除沫器結構形式：
——可以生產平放式、導液式和二級多通道式三類、十三種結構形式的絲網除沫器，以多通道二級金屬絲網除沫器為主
——多通道二級金屬絲網除沫器由隔板和除沫元件組成，隔板固定于塔圈上，除沫元件安裝在隔板上，除沫元件被隔板分成上下兩部分，組成二級除沫器。除沫元件由金屬絲網制成，形狀為圓形、半圓形或矩形
絲網除沫器材質
——不銹鋼絲網或塑料絲網；
——特殊材質，可按用戶要求定做。
絲網除沫器特點：
——絲網除沫器的共同特點是比表面積大、空隙率大、結構簡單、使用方便、除沫效率高、壓降??；
——多通道二級絲網除沫器除具有以上特點外，還具有如下特點：
設有導液結構，可以防止二次夾帶；
操作彈性大：調整二級高度比可改變氣速，以除去不同大小顆料的液滴，從而提高了除沫效率；
應用場合：頂部有氣體排出的塔；
絲網除沫器應用舉例——煉油、石油化工、精細化工、空氣分離分餾塔。
絲網除沫器材質：Q235-A、0Cr18Ni9、304、聚丙烯、PP、00Cr19Ni10、304L、聚四氟乙烯、PTFE、1Cr18Ni9Ti、321、鎳絲（N4、N6、N7、N8）、0Cr19Ni10Ti、321、鈦絲及鈦合金絲（TA2、TA3、TC3、TC4）、0Cr17Ni12Mo2、316、蒙乃爾、Monel、0Cr17Ni12Mo2Ti、316Ti、哈氏合金（20合金）、Hastelloy alloy、00Cr17Ni14Mo2、316L、因科鎳、Inconel、0Cr25Ni20Si2、310S、00Cr20Ni25Mo4.5Cu、904L、NS-80、（1Cr18Ni11Si4AlTi）、黃銅絲（H65、H68、H62）、紫銅等金屬絲編織除沫器。
HG5系列絲網除沫器型式、結構與安全說明
一、絲網除沫器型式：絲網除沫器型式有：升氣管型、縮徑型、全徑型
1、升氣管型（HG5-1404-81）：絲網除沫器的網快安裝在設備頂部升氣管下端。
2、縮徑型（HG5-1404-81）：當設計的絲網除沫器的網塊直徑小于設備筒體直徑時，需要另外加一短節安裝網塊。
3、全徑型（HG5-1404-81）:設計的絲網除沫器的網塊直徑等于設備筒體直徑時，網塊直接安裝在筒體內。
二、網塊結構:絲網除沫器的網塊結構有兩種：盤形網塊和條形網塊。
1、盤形網塊
用絲網卷制成縮需直徑的網塊，網塊的厚度等于絲網的寬度規格，這種網塊充分地利用了絲網材料，沒有邊角預料損耗。但卷制時要求各圈必須卷的密疏一致，不然易產生短路，影響除沫效果。盤形網塊不宜用手工制作，應用機械卷制，以保證卷制質量。盤形網塊僅適用于較小直徑的絲網除沫器，本標準產品用于Dg300-600mm
2、條形網塊：條形網塊是目前使用最普遍的結構。它是用絲網一層層地平鋪，鋪至規定層數，再在網層上面與下面各放一塊格柵，然后將網層壓至所需厚度尺寸，用定距桿與鉤使其成為一整塊。條形網塊的形狀與尺寸，隨公稱直徑與分塊數量而變化。
3、網塊安裝：網塊安裝時，有從上往下裝與由下往上裝兩種情況，因此，絲網除沫器有上裝式與下裝式兩種結構。當入孔位置開設在絲網除沫器的上面，或無人孔而有設備法蘭時，選用上裝式絲網除沫器；人孔位置開設在絲網除沫器的下面，選用下裝式絲網除沫器。
《HG/T21618-1998絲網除沫器》標準是在原化工部標準HG5-1404-81、HG5-1405-81、HG5-1406-81的基礎上，結合絲網除沫器的實際使用經驗及引進裝置中的先進技術修訂而成。一般絲網除沫器的結構設計可按此標準作為參考依據；絲網除沫器用過濾網的技術參數可參考：《HT-2001絲網除沫器標準》、《HG/21618-1998絲網除沫器標準》、《HG/T21586-1998抽屜式絲網除沫器標準》。新修訂的《HG/T21618-1998絲網除沫器》標準和原標準比較有如下的改變：
A、將原三個標準全并為一個標準，便于選用。
B、除沫器的通徑范圍及規格有所調整，公稱通徑規格適當加密。
C、增加了除沫器所采用的絲網型式，并給出了絲網的基本參數。
D、增加了絲網及格柵的材料品種。
E、增加了關于絲網除沫器的工藝計算內容，便于選用。
本標準規定了絲網除沫器的結構、型式、規格、尺寸、技術要求、標記、選用及使用規定。
本標準適用于化工、石化、醫藥、輕工、環保等行業立式圓筒形設備使用的氣液分離裝備。用于分離氣體中夾帶的液滴直徑大于3~5um的霧沫。
絲網除沫器的規格范圍為：DN300~DN5200mm（非標產品不受規格范圍受限止）。
一、絲網除沫器的結構
絲網除沫器是由于氣液過濾網墊（由若干塊網快拼合而成）和支撐件兩部分構成。
網塊是由若干層平鋪（圍繞）的波紋型氣液過濾網、格柵及定距桿等組合而成。
絲網除沫器的支撐件一般有：大梁、壓條、壓板、支耳、支撐板、封板、擋圈等組成。
支撐件有容器設備制造廠制作。必要時，也可有絲網除沫器制作廠提供，但必須在訂貨時說明。
二、絲網除沫器的型式
絲網除沫器的型式分為上裝式和下裝式兩種。
上裝式絲網除沫器的通徑范圍為DN300~DN5200mm。
下裝式絲網除沫器的通徑范圍為DN700~DN4600mm。
HG/T21586-1998抽屜式絲網除沫器：抽屜式HG/T21586-1996-1998除沫器 主要由絲網、絲網格柵組成的矩形條式絲網塊代替原來的圓形網塊，使用時在塔體外部只需要設備1~N個拆卸口，條型絲網塊可直接沿導軌插入。
抽屜式絲網除沫器有下列優點：維修時維修人員不必進入塔體內部，避免了在惡劣條件下工作，只需將抽屜式絲網除沫器元件沿著導軌分塊，在平臺上清洗、修理或更換除沫器元件即可。達到了方便快捷的效果，維修人員的安全也可得到保障。
抽屜式絲網除沫器特點：
一：不必進入塔體內部清洗、修理或更換。
二：清理方便、使壽命初長，效果穩定。
三：維修時間短，費用低，結構簡單，投資少。
四：用設置盲板的方式，能很快使用低負荷操作，提高了適應能力，擴大了應用范圍。
絲網除沫器用途：安裝于塔頂氣體出口前，用于分離出塔氣體中夾帶的液滴，其目的如下：
——提高塔效率
——減少物料損失
——減少放空氣體中夾帶的有害成份，從而避免環境污染
絲網除沫器結構形式：
——可以生產平放式、導液式和二級多通道式三類、十三種結構形式的絲網除沫器，以多通道二級金屬絲網除沫器為主
——多通道二級金屬絲網除沫器由隔板和除沫元件組成，隔板固定于塔圈上，除沫元件安裝在隔板上，除沫元件被隔板分成上下兩部分，組成二級除沫器。除沫元件由金屬絲網制成，形狀為圓形、半圓形或矩形
絲網除沫器材質
——不銹鋼絲網或塑料絲網；
——特殊材質，可按用戶要求定做。
絲網除沫器特點：
——絲網除沫器的共同特點是比表面積大、空隙率大、結構簡單、使用方便、除沫效率高、壓降??；
——多通道二級絲網除沫器除具有以上特點外，還具有如下特點：
設有導液結構，可以防止二次夾帶；
操作彈性大：調整二級高度比可改變氣速，以除去不同大小顆料的液滴，從而提高了除沫效率；
應用場合：頂部有氣體排出的塔；
絲網除沫器應用舉例——煉油、石油化工、精細化工、空氣分離分餾塔。
